一、 自動氣象站產品簡介

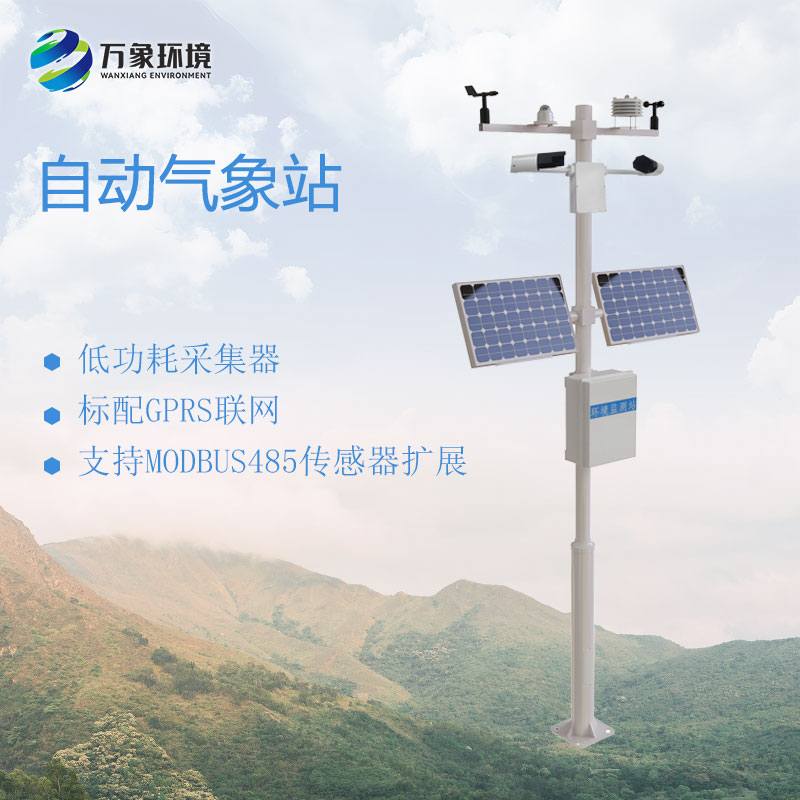

WX-CQ5J小型自動氣象站是一款高度集成、低功耗、可快速安裝、便于野外監測使用的高精度氣象觀測設備。

該設備由氣象傳感器，采集器，太陽能供電系統，立桿支架，云平臺五部分組成。免調試，可快速布置，廣泛運用于氣象、農業、林業、環保、海洋、機場、港口、科學考察、校園教育等領域。

二、 自動氣象站產品特點

1、低功耗采集器：靜態功耗小于50uA

2、標配GPRS聯網、支持擴展藍牙、有線傳輸

3、數據采集系統：1)處理器：主頻≥100M的32位處理器;2)通信接口：具備RS232或485或422串口，數據可通過光纖傳輸;3)存儲容量：≥1GB(支持外部存儲卡);4)工作壽命：≥8年;5)采用北斗授時

4、支持modbus485傳感器擴展

5、太陽能充電管理MPPT自動功率點跟蹤

6、10米風桿，抗風強度：≥75m/s;外表涂層：紅、白;材質：鋁、304不銹鋼;設計使用年限：10年。

7、短信報警，超限后向指定的手機上發送短信

8、ABS材質防護箱，耐腐蝕、抗氧化，防水等級IP66

三、 自動氣象站技術參數

1、采集器供電接口：GX-12-3P插頭，輸入電壓5V，帶RS232輸出Json數據格式,采集器供電：DC5V±0.5V峰值電流1A,

2、傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V

3、供電系統：200W,100ah，充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%，電池供電能量力：無日照條件下保證設備連續工作15天

4、數據上傳間隔：1分鐘-1000分鐘可調

5、防雷組：1)具備獨立型電源防雷保護器;2)具備傳感器通道通信避雷器。

6、部分傳感器參數

1) 鉑電阻溫度傳感器：測量范圍：≥-50℃～+50℃;最大允許誤差：優于或等于±0.3℃;分辨率：優于或等于0.3℃。

2) 濕度傳感器：濕度傳感器為高分子濕敏電容：測量范圍：≥5%RH～100%RH;最大允許誤差：優于或等于±3%RH(≤80%)，優于或等于±5%RH(>80%);分辨率：優于或等于1%RH;溫濕度傳感器采用一體式的，配玻璃鋼百葉箱。

3) 風向風速傳感器：風速測量范圍：≥0m/s～75m/s;誤差：優于或等于(0.5+0.03v)m/s，v為實際風速;分辨率：優于或等于0.1m/s;方向測量范圍：0°～360°;誤差：優于或等于±3°;分辨率：優于或等于3°

4) 氣壓傳感器(硅電容氣壓傳感器)：測量范圍：≥500～1100hPa;;誤差：優于或等于±0.3hPa;分辨率：優于或等于0.1hPa

5) 能見度儀：測量范圍：≥10-30000米;分辨率：1m;誤差：優于或等于±10%(≤1500m)，±20%(≥1500m)

7、整機取得國家氣象計量站校準證書

8、生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證

9、生產企業具有計算機軟件注冊證書

10、生產企業為3A級信用企業

四、上位機軟件介紹

1、PC單機版數據接收、存儲、查看、分析軟件

2、支持串口數據接收、處理、展示

3、支持json字符串、modbus485等通信方式

4、可自設置存儲時間，modbus485采集模式下可自設置采集時間

5、支持自助增加、刪除、修改監測參數的協議、名稱、圖標等

6、支持數據后處理功能

7、支持外置運行javascript腳本

五、安卓APP介紹

1、安卓單機版數據接收、存儲、查看、分析軟件

2、支持藍牙數據接收

3、手機休眠后軟件后臺接收、處理

4、json數據自動添加設備，modbus設備支持掃碼添加設備

5、支持歷史數據查看、分析、導出表格，支持曲線展示、單數據點查看。

6、支持數據后處理功能

7、支持外置運行javascript腳本

六、云平臺介紹

1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

2、支持多帳號、多設備登錄

3、支持實時數據展示與歷史數據展示儀表板

4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

5、支持短信報警及閾值設置

6、支持地圖顯示、查看設備信息。

7、支持數據曲線分析

8、支持數據導出表格形式

9、支持數據轉發，HJ-212協議，TCP轉發，http協議等。

10、支持數據后處理功能

11、支持外置運行javascript腳本
